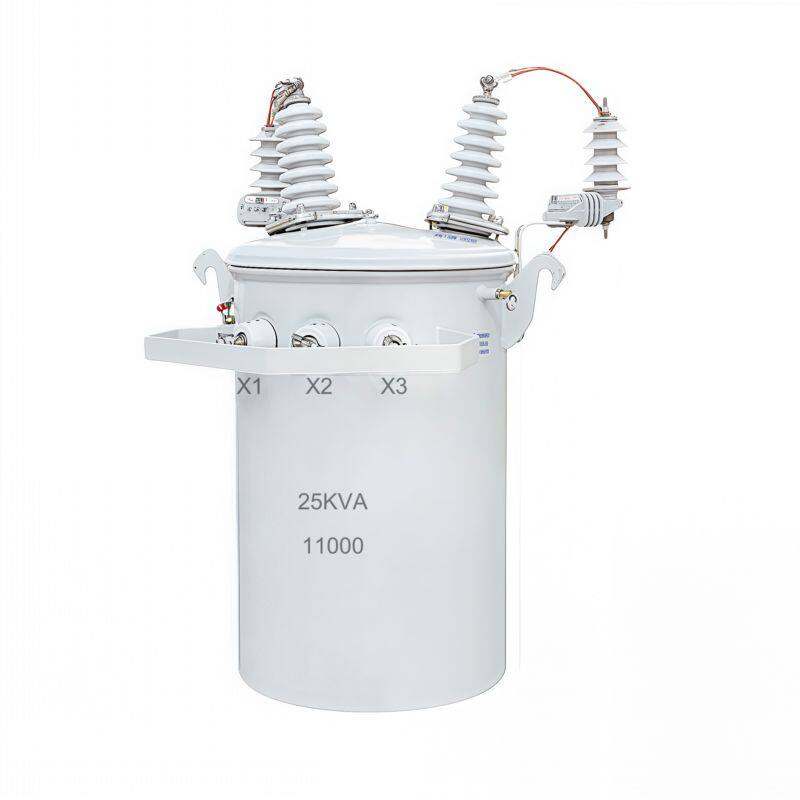

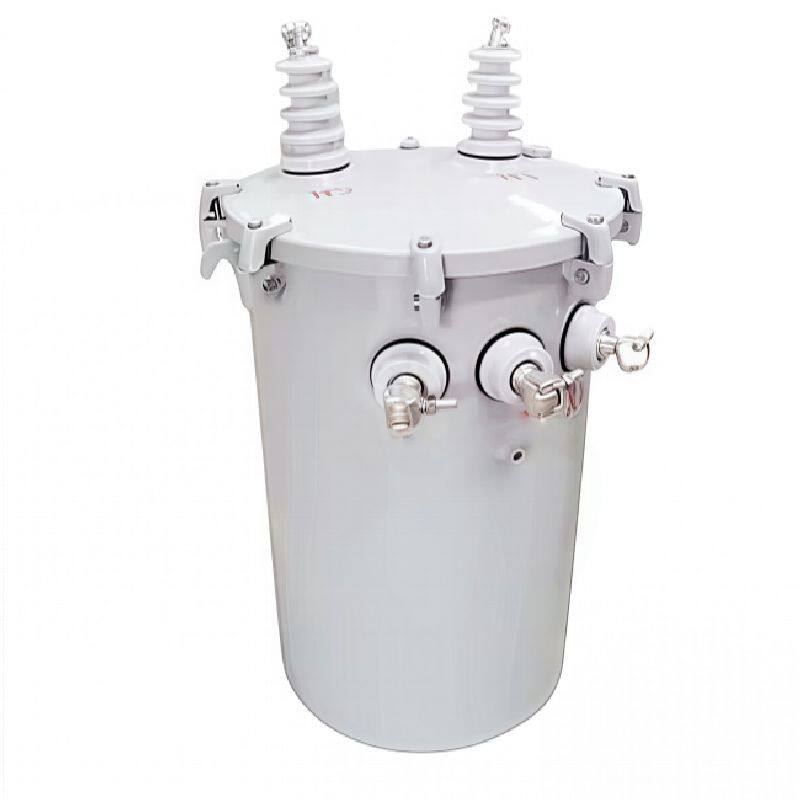

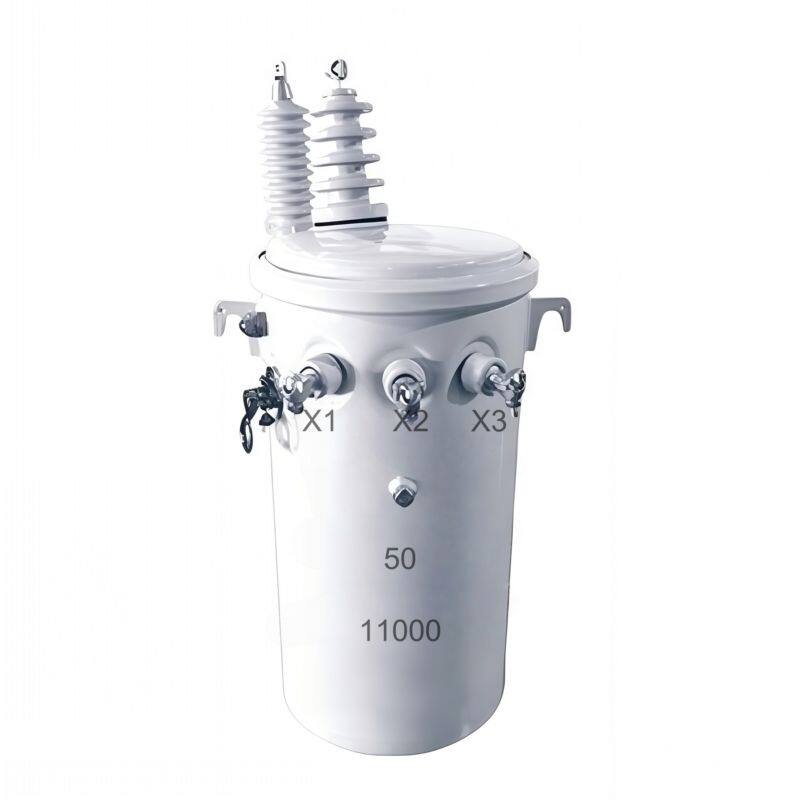

Transformátor namontovaný na pól 11KV je základným zariadením v sieťach distribúcie stredného a nízkeho napätia, ktoré dosahuje distribúciu výkonu od 11KV vysokého napätia do 400 V nízkeho napätia prostredníctvom nízkej transformácie. Má kompaktnú štruktúru, flexibilnú inštaláciu, šetrí veľa nákladov na údržbu, je vhodná pre vonkajšie aplikácie a je nevyhnutnou súčasťou systému distribúcie energie.
Úvod:
Transformátor namontovaný 11KV je typ zostupného transformátora nainštalovaný na póloch, ktoré sa používajú hlavne na zníženie napätia prenosových vedení stredne napätia 11KV do štandardného napätia siete s nízkym napätím. Poskytnite energiu pre obytných, komerčných a malých priemyselných používateľov.
Je to kľúčové zariadenie v sieti distribúcie energie, ktoré sa bežne používa v mestských distribučných sieťach, vidieckych napájacích siete, prímestských a vzdialených oblastiach. Je vybavený flexibilnou inštaláciou, malou podlahovou plochou a relatívne nízkymi nákladmi.
Hlavné parametre:
Menová kapacita:
Výstupný výkon a rozsah kapacity transformátora za normálnych prevádzkových podmienok je zvyčajne od 5 kVA do 167 kVA. Špecifickú kapacitu je potrebné určiť na základe zaťaženia požadovaného používateľom.
Menovité napätie:
Vstupné napätie: 11KV.
Výstupné napätie: 400/230V, prispôsobiteľné podľa potreby.
Skupina zapojenia:
Spoločný typ transformátora namontovaného 11KV je DYN11 (Delta Connection na strane vysokého napätia a hviezdne pripojenie na nízkej napätej strane s neutrálnym drôtom, s uzemnenou neutrálnou bodom a fázový rozdiel v polohe 11 O '), čo je vhodné pre trojfázové distribučné systémy.
Skratka impedancie: Odráža impedančné charakteristiky transformátora počas krátkeho obvodu a je dôležitým parametrom na navrhovanie ochranných zariadení, zvyčajne v rozsahu od 4% do 6%.
Metóda chladenia:
Typ s ropou je zvyčajne označený ako „Onan“ (ropné vyberanie, ktoré sa spoliehajú na prirodzenú konvekciu oleja a rozptyl tepla olejovej nádrže). Suchý typ je „an“ (vzduchový políc).
Zabaliťing:
11KV stĺp MONTED Transformer Wooden Box Balenie
Štruktúra: Teleso boxu je vyrobené z masívneho dreva alebo preglejky a prešlo ošetrením odolnou proti vlhkosti a odolným proti hmyzu. Interiér transformátora je pripevnený penovými/gumovými vankúšikami.
Tesnená vlastnosť: Syštení (napríklad vrecká na silikagél) sú umiestnené vo vnútri krabice a zvonka zabalené vodotesným plastovým filmom.
Označenie: Teleso krabíc je označené štítkami ako „smerom nahor“, „odolné voči vlhkosti“, „krehké“ atď. A sú uvedené hmotnosť, veľkosť a bod zdvíhania.
Preprava:
1. Preprava
Používajte nákladné vozidlá s plochým združením alebo prívesy s nízkym podlahom a vložte gumu proti šmyku na spodok transformátora.
Transformátory s kapacitou nepresahujúcou 200 kVA sa môžu prepravovať priamo ako celok. Transformátory s väčšou kapacitou sa musia prepravovať osobitne (napríklad odstránením olejového vankúša).
2.Railway/Morská doprava
Mal by sa prispôsobiť veľkosti nádoby (napríklad kontajnery 20/40 stôp) a pri upevnení používať zámky Twist alebo pásy.
