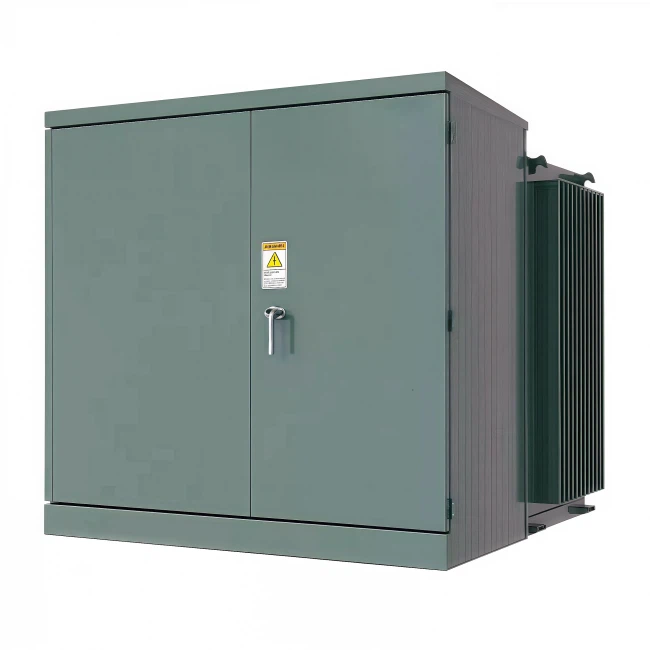

Ahoj! Ako dodávateľPodložkové distribučné transformátoryČasto sa ma pýtajú na harmonické skreslenie v týchto transformátoroch. Tak som si povedal, že to pre vás rozoberiem v tomto blogovom príspevku.
Po prvé, poďme pochopiť, čo je harmonické skreslenie. Zjednodušene povedané, ide o odchýlku periodickej krivky od čistej sínusovej vlny. Keď hovoríme o elektrine, čistá sínusoida je ako ideálny stav. Predstavuje plynulý, pravidelný tok elektrickej energie. Ale v skutočných scenároch nie sú veci vždy také jednoduché.
V podložkových distribučných transformátoroch môže dôjsť k harmonickému skresleniu z rôznych dôvodov. Jedným z hlavných vinníkov je čoraz častejšie používanie nelineárnych záťaží v moderných elektrických systémoch. Nelineárne záťaže, ako sú počítače, pohony s premenlivou rýchlosťou a LED svetlá, odoberajú prúd nesínusovým spôsobom. To znamená, že prúd, ktorý odoberajú, nesleduje peknú, hladkú krivku sínusoidy. Namiesto toho má hroty a nepravidelnosti.
Keď sú tieto nelineárne záťaže pripojené k distribučnému transformátoru namontovanému na podložke, injektujú harmonické prúdy do vinutí transformátora. Tieto harmonické prúdy môžu spôsobiť celý rad problémov. Pre začiatočníkov môžu viesť k zvýšenému ohrevu v transformátore. Vidíte, transformátor je navrhnutý tak, aby pracoval so sínusovým prúdom. Keď sú prítomné harmonické prúdy, spôsobujú dodatočné straty v jadre a vinutí transformátora. Toto extra teplo môže znížiť životnosť transformátora a zvýšiť riziko predčasného zlyhania.
Ďalším problémom je, že harmonické skreslenie môže ovplyvniť kvalitu napätia v elektrickom systéme. Harmonické prúdy pretekajúce cez impedanciu transformátora môžu spôsobiť skreslenie napätia. To znamená, že ani napätie na výstupe transformátora nemusí byť čisto sínusoida. Skreslenie napätia môže mať negatívny vplyv na iné elektrické zariadenia pripojené k rovnakému systému. Môže to spôsobiť blikanie svetiel, prehrievanie motorov a poruchy citlivých elektronických zariadení.
Pozrime sa bližšie na to, ako sa meria harmonické skreslenie. Najbežnejším spôsobom kvantifikácie harmonického skreslenia je použitie faktora celkového harmonického skreslenia (THD). THD je vyjadrené v percentách a predstavuje pomer súčtu výkonov všetkých harmonických zložiek k výkonu základnej frekvencie. Inými slovami, dáva nám predstavu o tom, ako veľmi sa priebeh líši od čistej sínusoidy.
Pre distribučné transformátory namontované na podložke je vysoká hodnota THD červenou vlajkou. Znamená to, že v systéme je značné množstvo harmonického skreslenia. A ako sme už diskutovali, môže to viesť k najrôznejším problémom. Takže ako dodávateľ vždy hľadáme spôsoby, ako zmierniť harmonické skreslenie v našich transformátoroch.
Jedným z prístupov je použitie špeciálnych návrhov transformátorov. napr.Trojfázový transformátor namontovaný na kruhovej hlavnej podložkesú navrhnuté tak, aby efektívnejšie zvládali nelineárne zaťaženie. Tieto transformátory majú často väčšie veľkosti jadra a lepšiu izoláciu, aby odolali dodatočnému teplu generovanému harmonickými prúdmi. Majú tiež nižšiu impedanciu, čo pomáha znižovať skreslenie napätia.
Ďalšou možnosťou jePlne utesnený trojfázový transformátor namontovaný na podložke. Tieto transformátory sú utesnené, aby boli chránené pred environmentálnymi faktormi, ale môžu byť tiež navrhnuté s funkciami na minimalizáciu harmonického skreslenia. Napríklad môžu mať špeciálne konfigurácie vinutia, ktoré pomáhajú rušiť niektoré harmonické prúdy.
Okrem použitia správnych návrhov transformátorov odporúčame v elektrickom systéme použiť aj harmonické filtre. Harmonické filtre sú zariadenia, ktoré sú inštalované paralelne s nelineárnymi záťažami. Fungujú tak, že poskytujú nízkoimpedančnú cestu pre harmonické prúdy a odvádzajú ich preč od transformátora. To pomáha znižovať množstvo harmonického prúdu pretekajúceho cez transformátor a tým znižuje harmonické skreslenie.
Teraz ako dodávateľ chápeme, že riešenie harmonického skreslenia môže byť pre našich zákazníkov bolesťou hlavy. Preto sme tu my, aby sme vám pomohli. Máme tím odborníkov, ktorí dokážu analyzovať váš elektrický systém a odporučiť najlepšie riešenia na minimalizáciu harmonického skreslenia. Či už ide o výber správneho typu podložky – namontovaný distribučný transformátor alebo inštaláciu harmonických filtrov, máme pre vás všetko.
Ak hľadáte distribučné transformátory namontované na podložke a chcete sa uistiť, že váš elektrický systém bude bez problémov spôsobených harmonickým skreslením, radi sa s vami porozprávame. Môžeme vám poskytnúť podrobné informácie o našich produktoch a o tom, ako vám môžu pomôcť vyriešiť vaše problémy s harmonickým skreslením. Stačí nás kontaktovať a začneme konverzáciu.
Na záver, harmonické skreslenie je vážny problém v distribučných transformátoroch namontovaných na podložkách. Môže spôsobiť zvýšené zahrievanie, skreslenie napätia a poškodenie elektrického zariadenia. Ale so správnymi návrhmi transformátorov a stratégiami na zmiernenie je to problém, ktorý možno efektívne zvládnuť. Ak teda hľadáte spoľahlivého dodávateľa podložkových distribučných transformátorov, ktorý vám pomôže vysporiadať sa s harmonickým skreslením, už nehľadajte.
Referencie
- Kvalita systémov elektrického napájania Roger C. Dugan, Mark F. McGranaghan, Surya Santoso a H. Wayne Beaty.
- Transformer Engineering: Design, Technology, and Diagnostics G. Sudarshan a G. Shriram.
