V oblasti distribúcie elektrickej energie zohrávajú kľúčovú úlohu transformátory suchého typu. Ako dôveryhodný dodávateľ týchto základných zariadení som bol svedkom dôležitosti rôznych komponentov a bezpečnostných prvkov. Spomedzi nich vyniká ochrana proti prehriatiu ako kritická funkcia. V tomto blogovom príspevku sa ponoríme do funkcií ochrany proti prehriatiu v suchých výkonových transformátoroch.
Pochopenie výkonových transformátorov suchého typu

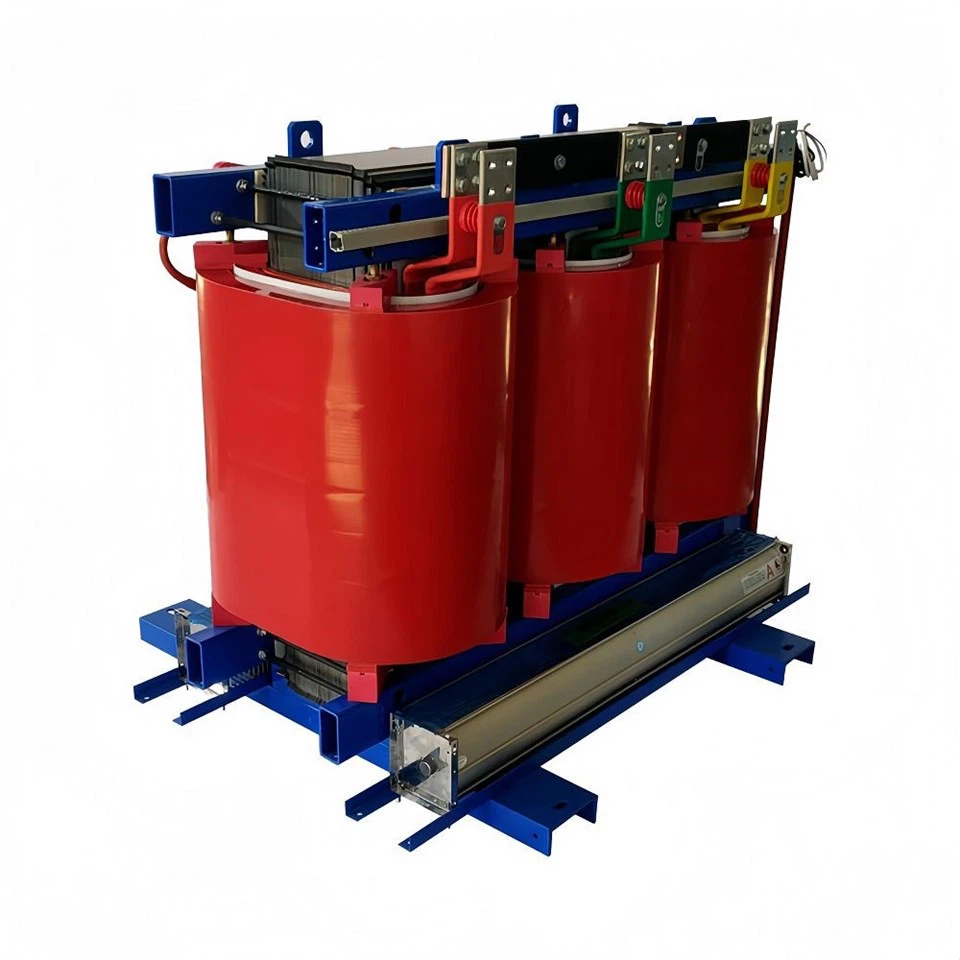

Predtým, ako preskúmame ochranu proti prehriatiu, poďme stručne pochopiť suchý typ výkonových transformátorov. Tieto transformátory používajú ako chladiace médium vzduch, na rozdiel od olejových transformátorov, ktoré používajú olej. Sú známe svojou bezpečnosťou, spoľahlivosťou a šetrnosťou k životnému prostrediu. Naša spoločnosť ponúka široký sortiment suchých výkonových transformátorov, vrátaneIzolačný suchý výkonový transformátor triedy F,10kv vysokonapäťový suchý výkonový transformátor, aSuchý transformátor z epoxidovej živice.
Generovanie tepla vo výkonových transformátoroch suchého typu
Výroba tepla je nevyhnutným vedľajším produktom prevádzky suchých výkonových transformátorov. Keď elektrický prúd prechádza vinutím transformátora, odpor vo vodičoch spôsobuje straty energie vo forme tepla. Tieto straty sa delia hlavne na dva typy: straty medi a straty železa.
Straty medi vznikajú vo vinutiach transformátora. Odpor medeného drôtu spôsobuje, že sa energia odvádza ako teplo podľa vzorca (P = I^{2}R), kde (P) je strata výkonu, (I) je prúd pretekajúci vinutím a (R) je odpor vinutia. So zvyšujúcim sa zaťažením transformátora sa zvyšuje aj prúd vo vinutí, čo vedie k výraznému zvýšeniu strát medi a následne k tvorbe tepla.
Straty železa sú na druhej strane spôsobené hysteréziou a vírivými prúdmi v jadre transformátora. Strata hysterézie je spôsobená opakovanou magnetizáciou a demagnetizáciou materiálu jadra, keď striedavý prúd mení smer. Strata vírivých prúdov je spôsobená cirkulačnými prúdmi indukovanými v jadre, ktoré sú spôsobené meniacim sa magnetickým poľom. Tieto straty tiež prispievajú k celkovej tvorbe tepla v transformátore.
Nebezpečenstvo nadmernej teploty
Nadmerná teplota v suchom výkonovom transformátore môže mať niekoľko škodlivých účinkov. Po prvé, môže urýchliť starnutie izolačných materiálov. Izolácia v transformátore je kľúčová, pretože zabraňuje skratom medzi vinutiami a medzi vinutiami a jadrom. Vysoké teploty môžu spôsobiť degradáciu izolácie, zníženie jej dielektrickej pevnosti a zvýšenie rizika elektrického zlyhania.
Po druhé, nadmerná teplota môže viesť k mechanickému poškodeniu. Ako teplota stúpa, rôzne komponenty transformátora expandujú rôznymi rýchlosťami. Táto rozdielna expanzia môže spôsobiť mechanické namáhanie v transformátore, čo môže mať za následok deformáciu vinutia, uvoľnenie spojov alebo dokonca prasknutie jadra.
Nakoniec, nadmerná teplota môže znížiť účinnosť transformátora. S rastúcou teplotou sa zvyšuje aj odpor vinutí podľa vzorca teplota - koeficient odporu. Toto zvýšenie odporu vedie k vyšším stratám medi, čo ďalej znižuje celkovú účinnosť transformátora.
Funkcie ochrany proti prehriatiu
Funkcia ochrany proti prehriatiu v suchom výkonovom transformátore slúži niekoľkým dôležitým účelom.
Monitorovanie teploty
Prvou funkciou ochrany proti prehriatiu je sledovanie teploty transformátora. To sa zvyčajne vykonáva pomocou teplotných snímačov umiestnených na strategických miestach v transformátore, ako sú vinutia a jadro. Tieto senzory nepretržite merajú teplotu a prenášajú údaje do riadiacej jednotky.
Riadiaca jednotka analyzuje teplotné údaje a porovnáva ich s vopred nastavenými prahovými hodnotami. Ak teplota prekročí normálny prevádzkový rozsah, riadiaca jednotka môže vykonať príslušné opatrenia. Môže napríklad spustiť alarm, ktorý upozorní obsluhu alebo personál údržby na vysokú teplotu.
Alarm a upozornenie
Keď teplota v transformátore dosiahne kritickú úroveň, systém ochrany proti prehriatiu aktivuje alarm. Tento alarm môže byť vo forme zvukového signálu, vizuálneho indikátora alebo oboch. Účelom alarmu je informovať obsluhu alebo personál údržby, že transformátor pracuje pri abnormálnej teplote a že je potrebná okamžitá pozornosť.
Okrem lokálnych alarmov môžu moderné systémy ochrany pred prehriatím posielať upozornenia aj na diaľku. To možno vykonať prostredníctvom e-mailu, SMS alebo prostredníctvom špeciálneho monitorovacieho softvéru. Vzdialené upozornenia sú obzvlášť užitočné vo veľkých rozvodných sieťach elektrickej energie, kde môžu byť transformátory umiestnené vo vzdialených alebo neprístupných oblastiach.
Odkladanie záťaže
V niektorých prípadoch, keď teplota transformátora napriek alarmu naďalej stúpa, môže systém ochrany proti prehriatiu spustiť odpojenie záťaže. Odpojenie záťaže je proces znižovania záťaže transformátora odpojením nepodstatných elektrických záťaží.
Znížením zaťaženia sa zníži prúd pretekajúci vinutím, čo následne zníži straty medi a tvorbu tepla v transformátore. To pomáha predchádzať ďalšiemu prehrievaniu a chráni transformátor pred poškodením.
Automatické vypnutie
Ak teplota v transformátore dosiahne nebezpečnú úroveň a odpojenie záťaže nestačí na zníženie teploty, systém ochrany proti prehriatiu môže automaticky vypnúť transformátor. Ide o krajné opatrenie, ktoré má zabrániť katastrofickým poruchám, ako je požiar alebo výbuch.
Automatické vypnutie zaisťuje bezpečnosť transformátora a okolitého zariadenia. Znamená to však aj to, že sa preruší dodávka elektrickej energie do pripojených záťaží. Preto je dôležité mať k dispozícii záložné zdroje energie alebo alternatívne usporiadania distribúcie energie, aby sa minimalizoval dopad odstávky.
Dôležitosť spoľahlivej ochrany proti prehriatiu
Spoľahlivá ochrana proti prehriatiu je nevyhnutná pre bezpečnú a efektívnu prevádzku suchých výkonových transformátorov. Ako dodávateľ chápeme dôležitosť poskytovania transformátorov vysokokvalitnými systémami ochrany proti prehriatiu.
Spoľahlivý systém ochrany proti prehriatiu môže zabrániť nákladnému poškodeniu transformátora a elektrickej siete. Včasnou detekciou a reakciou na podmienky prehriatia môže predĺžiť životnosť transformátora a znížiť potrebu častej údržby a výmeny.
Okrem toho zvyšuje bezpečnosť systému distribúcie energie. Elektrické poruchy v dôsledku prehriatia môžu predstavovať vážne riziko pre personál a majetok. Zabezpečením, že transformátor pracuje v bezpečnom teplotnom rozsahu, systém ochrany proti prehriatiu znižuje pravdepodobnosť takýchto porúch.
Záver
Na záver, funkcia ochrany proti prehriatiu v suchom výkonovom transformátore je nanajvýš dôležitá. Zohráva kľúčovú úlohu pri monitorovaní teploty, poskytovaní alarmov, znižovaní záťaže av prípade potreby pri odstavení transformátora, aby sa zabránilo poškodeniu.
Ako dodávateľ suchých výkonových transformátorov sme odhodlaní poskytovať našim zákazníkom vysokokvalitné produkty vybavené spoľahlivými systémami ochrany proti prehriatiu. Ak hľadáte napájací transformátor suchého typu alebo máte akékoľvek otázky týkajúce sa ochrany proti prehriatiu, odporúčame vám, aby ste nás kontaktovali a podrobne prediskutovali vaše špecifické požiadavky. Tešíme sa na príležitosť spolupracovať s vami na vašich potrebách distribúcie energie.
