Ahoj! Ako dodávateľTrojfázový výkonový transformátor ponorený do oleja, na vlastnej koži som videl, aké dôležité je udržiavať tieto transformátory na správnej teplote. Pokiaľ ide o tieto výkonné zariadenia, riadenie teploty môže znížiť alebo znížiť ich výkon a životnosť. Poďme sa teda ponoriť do metód tepelnej ochrany pre trojfázový napájací transformátor ponorený do oleja.
Prečo na teplote záleží?
Predtým, ako sa dostaneme k metódam ochrany, pochopme, prečo je kontrola teploty kľúčová. Trojfázový napájací transformátor ponorený do oleja funguje tak, že prenáša elektrickú energiu medzi rôznymi úrovňami napätia. Počas tohto procesu vzniká značné množstvo tepla. Ak toto teplo nie je správne riadené, môže to viesť k celému radu problémov.
Nadmerné teplo môže spôsobiť rýchlejšiu degradáciu izolačných materiálov vo vnútri transformátora. Táto izolácia je životne dôležitá pre zabránenie skratom a zaistenie bezpečnej prevádzky transformátora. Akonáhle sa izolácia poruší, môže to viesť k elektrickým poruchám, ktorých oprava môže byť nákladná a môže dokonca spôsobiť výpadky prúdu. Vysoké teploty môžu navyše znížiť celkovú účinnosť transformátora, čo vedie k zvýšenej spotrebe energie.
Spôsoby prirodzeného chladenia

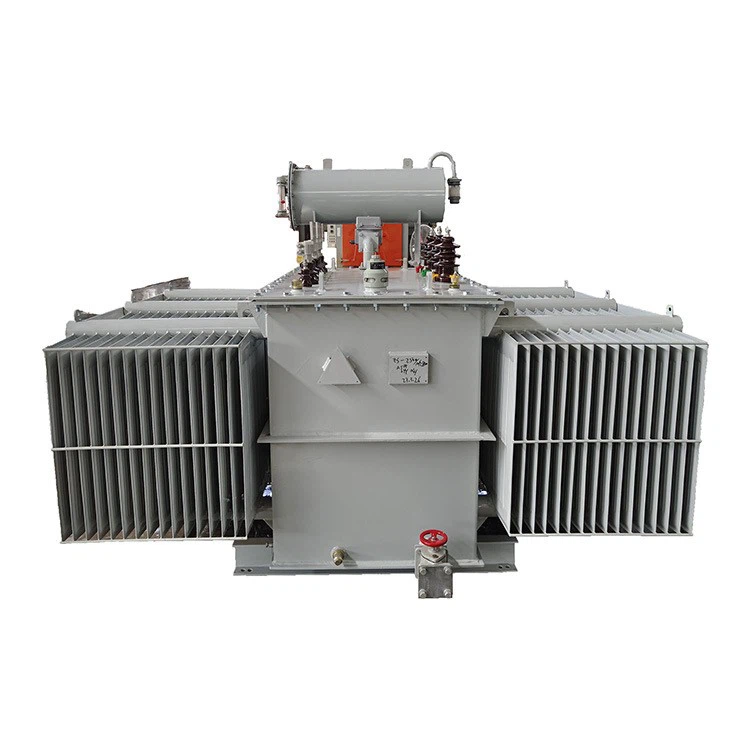

Jedným z najzákladnejších spôsobov ochrany trojfázového olejového transformátora pred prehriatím je prirodzené chladenie. V anOlejom ponorený transformátor s vlastným chladením, olej zohráva kľúčovú úlohu. Olej v transformátore funguje ako chladivo a izolant. Keď transformátor vytvára teplo, olej ho absorbuje a stúpa do hornej časti nádrže.
Horúci olej potom odovzdáva svoje teplo chladnejším povrchom nádrže, ktoré sú vystavené okolitému vzduchu. Tento proces sa nazýva prirodzená konvekcia. Chladnejší vzduch okolo nádrže pomáha odvádzať teplo z povrchu nádrže. Táto metóda je jednoduchá a spoľahlivá, má však svoje obmedzenia. Je to najúčinnejšie pre menšie transformátory alebo transformátory s nižším výkonom. Pre väčšie transformátory alebo transformátory pracujúce pri veľkom zaťažení nemusí prirodzené chladenie stačiť na udržanie teploty.
Spôsoby núteného chladenia
Keď prirodzené chladenie nestačí, do hry vstupujú metódy núteného chladenia. Pre trojfázové výkonové transformátory ponorené do oleja existujú dva hlavné typy núteného chladenia: nútené chladenie vzduchom a nútené chladenie oleja.
Nútené chladenie vzduchom
Pri chladení núteným vzduchom sa ventilátory používajú na fúkanie vzduchu cez rebrá chladiča nádrže transformátora. Rebrá chladiča zväčšujú plochu dostupnú na prenos tepla a ventilátory pomáhajú urýchliť proces zvýšením prietoku vzduchu. Táto metóda je účinnejšia ako prirodzené chladenie, pretože dokáže rýchlejšie odvádzať teplo z transformátora.

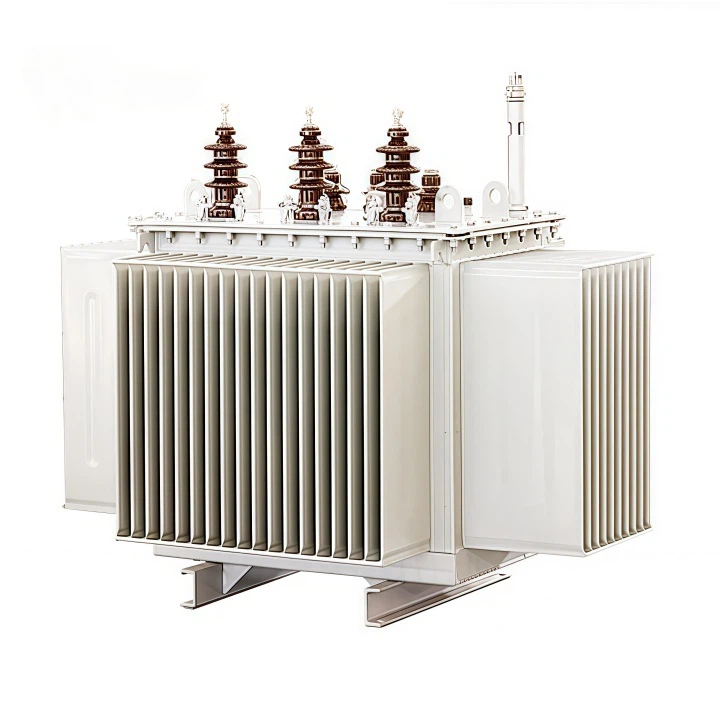

Napríklad v a10kv olejový transformátorpri prevádzke v horúcom prostredí alebo pri veľkom zaťažení môže nútené chladenie vzduchom výrazne znížiť teplotu. Ventilátory je možné ovládať pomocou teplotného senzora. Keď teplota transformátora dosiahne určitú nastavenú hodnotu, ventilátory sa automaticky zapnú, aby sa ochladil.
Nútené - chladenie oleja
Nútené chladenie oleja posúva veci o krok ďalej. Pri tejto metóde sa čerpadlá používajú na cirkuláciu oleja cez transformátor a samostatný chladiaci systém, ako je výmenník tepla. Výmenník tepla môže byť chladený vzduchom alebo vodou, v závislosti od konštrukcie.
Čerpadlá zabezpečujú neustály pohyb oleja, čo napomáha k rovnomernej distribúcii tepla a jeho efektívnejšiemu prenosu do chladiaceho média. Táto metóda je obzvlášť užitočná pre veľké výkonové transformátory, ktoré generujú veľa tepla. Umožňuje lepšiu kontrolu teploty transformátora aj pri extrémnych prevádzkových podmienkach.
Monitorovanie teploty a poplašné systémy
Ďalším dôležitým aspektom ochrany pred teplotou je monitorovanie. Snímače teploty sú inštalované na rôznych miestach vo vnútri transformátora, ako je vinutie a olej. Tieto snímače nepretržite merajú teplotu a odosielajú údaje do riadiacej jednotky.
Riadiaca jednotka je naprogramovaná na nastavenie teplotných limitov. Ak teplota prekročí tieto limity, spustí sa alarm. Tento systém včasného varovania umožňuje operátorom konať skôr, ako sa situácia vymkne spod kontroly. Môžu napríklad znížiť zaťaženie transformátora alebo spustiť ďalšie chladiace systémy. Niektoré pokročilé monitorovacie systémy môžu dokonca odosielať upozornenia na mobilné zariadenie operátora, čím zaisťujú, že budú informovaní bez ohľadu na to, kde sa nachádzajú.
Izolačné materiály a materiály na odvádzanie tepla
Pri tepelnej ochrane zohráva úlohu aj výber izolačných materiálov a materiálov na odvádzanie tepla. Vysokokvalitné izolačné materiály znesú vyššie teploty bez toho, aby sa znehodnotili. Napríklad niektoré moderné transformátory používajú syntetické izolačné materiály, ktoré majú lepšie tepelné vlastnosti ako tradičné materiály.
Materiály rozptyľujúce teplo, ako napríklad rebrá chladiča uvedené vyššie, môžu tiež zlepšiť schopnosť transformátora uvoľňovať teplo. Tieto materiály sú navrhnuté tak, aby mali vysokú tepelnú vodivosť, čo znamená, že dokážu prenášať teplo rýchlo a efektívne.
Záver
Na záver, teplotná ochrana pre trojfázový olejový transformátor je mnohostranný proces. Metódy prirodzeného chladenia sú dobrým východiskovým bodom, ale pre optimálny výkon sú často nevyhnutné nútené chladenie, monitorovanie teploty a správny výber materiálov.
Ak hľadáte trojfázový napájací transformátor s ponorným olejom alebo potrebujete poradiť s teplotnou ochranou, neváhajte a oslovte. Sme tu, aby sme vám pomohli nájsť najlepšie riešenie pre vaše špecifické potreby.
Referencie
- Electrical Power Transformer Engineering Handbook, druhé vydanie, Sarulatha S. Pillai
- Transformátorová technológia: Dizajn a aplikácia, George H. Lueg.
