Ako vykonať test bez zaťaženia na jednofázovom transformátore namontovanom na pól?

Ako dodávateľ špecializujúci sa na jednofázové transformátory montované na pól chápem dôležitosť vykonávania správnych testov na zabezpečenie optimálneho výkonu a bezpečnosti týchto základných elektrických zariadení. Jedným z kľúčových testov je test naprázdno, ktorý poskytuje cenné informácie o stratách v jadre transformátora a magnetizačných charakteristikách. V tomto blogovom príspevku vás prevediem procesom vykonania testu naprázdno na jednofázovom pólovom transformátore.

Pochopenie účelu testu naprázdno

Predtým, ako sa ponoríte do testovacieho postupu, je dôležité pochopiť, prečo sa test naprázdno vykonáva. Primárnymi cieľmi skúšky naprázdno je určiť straty v jadre (hysterézie a straty vírivými prúdmi) a magnetizačný prúd transformátora. Straty jadra vznikajú v jadre transformátora v dôsledku striedavého magnetického poľa a sú nezávislé od záťažového prúdu. Magnetizačný prúd je prúd potrebný na vytvorenie magnetického toku v jadre. Meraním týchto parametrov môžeme posúdiť účinnosť a výkon transformátora.

Prípravy pred testom

Bezpečnosť na prvom mieste: Uistite sa, že sú dodržané všetky bezpečnostné protokoly. Noste vhodné osobné ochranné prostriedky (OOP), ako sú ochranné okuliare, rukavice a izolované nástroje. Pred spustením testu sa uistite, že je transformátor odpojený od napätia a správne uzemnený.
Kontrola zariadenia: Zhromaždite všetko potrebné testovacie vybavenie vrátane voltmetra, ampérmetra, wattmetra a zdroja premenlivého napätia. Skontrolujte kalibráciu týchto prístrojov, aby ste zabezpečili presné merania.
Kontrola transformátora: Vizuálne skontrolujte transformátor, či nevykazuje známky poškodenia, ako sú praskliny v izolácii alebo uvoľnené spojenia. Skontrolujte hladinu oleja, ak ide o olejom naplnený transformátor.

Nastavenie testu

Pripojte nástroje: Pripojte voltmeter cez primárne vinutie transformátora na meranie použitého napätia. Zapojte ampérmeter do série s primárnym vinutím na meranie prúdu naprázdno. Pripojte wattmeter na meranie vstupného výkonu. Wattmeter by mal byť zapojený tak, aby mohol presne merať výkon spotrebovaný transformátorom v stave bez zaťaženia.
Použite zdroj premenlivého napätia: Pripojte zdroj premenlivého napätia k primárnemu vinutiu transformátora. Zdroj napätia by mal byť schopný poskytovať stabilný rozsah napätia od 0 do menovitého napätia transformátora.

Vykonanie testu

Aplikácia počiatočného napätia: Začnite privedením veľmi nízkeho napätia (asi 10 % menovitého napätia) na primárne vinutie transformátora. Zaznamenajte hodnoty použitého napätia (V), prúdu naprázdno (I₀) a príkonu (P₀) pomocou pripojených prístrojov.
Postupne zvyšujte napätie: Pomaly zvyšujte napätie v malých krokoch (napr. 10 % prírastkov menovitého napätia), kým sa nedosiahne menovité napätie. Pri každom kroku napätia zaznamenajte hodnoty V, I₀ a P₀.
Pozorovať a zaznamenávať: Venujte zvýšenú pozornosť akémukoľvek abnormálnemu správaniu počas testu, ako je nadmerné zahrievanie, iskrenie alebo neobvyklé zvuky. Presne zaznamenajte všetky údaje pre ďalšiu analýzu.

Analýza dát

Výpočet strát jadra: Straty jadra (P_core) transformátora možno priamo odčítať z údajov wattmetra pri menovitom napätí. Straty jadra sú v podstate konštantné pre daný transformátor a sú nezávislé od záťažového prúdu.
Stanovenie magnetizačného prúdu: Prúd naprázdno (I₀) pozostáva z dvoch zložiek: magnetizačného prúdu (I_m) a stratového prúdu jadra (I_core). Magnetizačný prúd možno vypočítať pomocou nasledujúceho vzorca:
[I_m=\sqrt{I_0^2 - I_{core}^2}]
kde (I_{core}=\frac{P_0}{V})
Analýza výsledkov: Porovnajte namerané hodnoty strát v jadre a magnetizačného prúdu so špecifikáciami výrobcu. Ak sa namerané hodnoty výrazne odchyľujú od špecifikácií, môže to znamenať problém s transformátorom, ako je skratovaný závit v jadre alebo poškodená izolácia.

Dôležitosť testovania bez zaťaženia pre naše produkty

Ako dodávateľJednofázový pólový distribučný transformátor, vykonávame dôkladné testy bez zaťaženia všetkých našich produktov pred ich odoslaním našim zákazníkom. To zaisťuje, že naše transformátory spĺňajú najvyššie štandardy kvality a výkonu. Poskytnutím presných údajov o stratách v jadre a magnetizačnom prúde umožňujeme našim zákazníkom prijímať informované rozhodnutia o energetickej účinnosti a spoľahlivosti našich transformátorov.

Aplikácia výsledkov testovania bez zaťaženia

Hodnotenie energetickej účinnosti: Straty jadra zistené pri skúške naprázdno sú významným faktorom celkovej energetickej účinnosti transformátora. Na základe poznania strát v jadre môžu zákazníci odhadnúť dlhodobú spotrebu energie transformátora a rozhodnúť sa o opatreniach na úsporu energie.
Dimenzovanie transformátora: Informácie o magnetizačnom prúde sú rozhodujúce pre dimenzovanie ochranných zariadení a elektrického systému. Vysoký magnetizačný prúd môže vyžadovať väčšie ističe alebo poistky na zaistenie bezpečnej prevádzky.

Záver

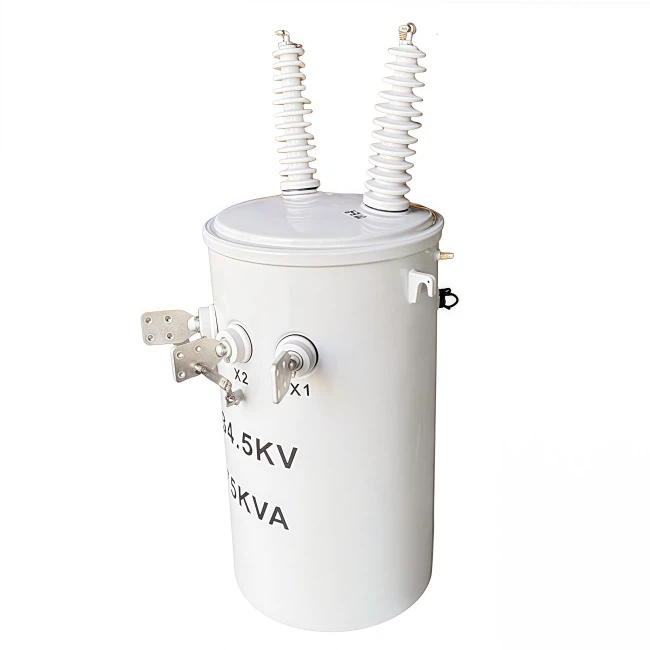

Vykonanie testu naprázdno na jednofázovom transformátore namontovanom na stĺp je životne dôležitým krokom na zabezpečenie jeho správneho fungovania a energetickej účinnosti. Podľa krokov uvedených v tomto blogovom príspevku môžete presne zmerať straty v jadre a magnetizačný prúd transformátora. Ako dodávateľ vysokej kvalityJednofázové transformátory montované na pól, sme odhodlaní poskytovať našim zákazníkom spoľahlivé a efektívne produkty. Ak máte záujem o a75 Kva transformátor montovaný na stĺpalebo anJednofázový transformátor namontovaný na stropnom stĺpeOdporúčame vám kontaktovať nás pre ďalšie podrobnosti a prediskutovať vaše potreby obstarávania. Náš tím odborníkov je pripravený pomôcť vám nájsť najlepšie riešenie transformátora pre vaše špecifické požiadavky.

Referencie

Učebnica Návrh a analýza elektrických energetických systémov.
Štandardy IEEE pre testovanie transformátorov.
