Ahoj! Ako dodávateľ trojfázových olejových ponorných výkonových transformátorov som z prvej ruky videl dôležitosť dobre navrhnutého ventilačného systému pre transformátorové miestnosti. V tomto blogu sa podelím o niekoľko tipov, ako navrhnúť ventilačný systém pre trojfázový olejový transformátor.
Prečo je ventilácia dôležitá
Najprv si povedzme, prečo je vetranie také dôležité. Trojfázové olejové ponorné výkonové transformátory vytvárajú počas prevádzky značné množstvo tepla. Ak toto teplo nie je správne odvádzané, môže to viesť k zvýšeniu teploty transformátorového oleja a vinutia. Vysoké teploty môžu urýchliť starnutie izolačných materiálov, znížiť životnosť transformátora a dokonca môžu predstavovať riziko požiaru alebo výbuchu.
Dobrý ventilačný systém pomáha udržiavať stabilnú teplotu v transformátorovej miestnosti, čím zaisťuje bezpečnú a efektívnu prevádzku transformátora. Pomáha tiež odstraňovať všetky potenciálne škodlivé plyny, ktoré by mohli vznikať počas bežnej prevádzky alebo v prípade poruchy.
Pochopenie tepelného zaťaženia
Prvým krokom pri navrhovaní ventilačného systému je výpočet tepelného zaťaženia generovaného transformátorom. Tepelné straty z trojfázového olejového transformátora pochádzajú hlavne z dvoch zdrojov: straty medi a straty železa.
Straty medi vznikajú vo vinutiach transformátora v dôsledku odporu medených vodičov. Tieto straty sú úmerné druhej mocnine prúdu pretekajúceho vinutím. Straty železa sú na druhej strane spôsobené magnetizáciou a demagnetizáciou jadra transformátora a za normálnych prevádzkových podmienok sú relatívne konštantné.
Údaje o tepelných stratách zvyčajne nájdete v technických špecifikáciách transformátora. Keď budete mať celkovú hodnotu tepelných strát (vo wattoch alebo kilowattoch), ste pripravení prejsť na ďalší krok.
Stanovenie rýchlosti vetrania
Rýchlosť vetrania je množstvo vzduchu, ktoré je potrebné vymeniť v transformátorovej miestnosti za jednotku času na udržanie bezpečnej teploty. Zvyčajne sa meria v metroch kubických za hodinu (m³/h) alebo v kubických stopách za minútu (CFM).
Na výpočet rýchlosti vetrania môžete použiť nasledujúci vzorec:
[Q=\frac{P}{C_{p}\times\rho\times\Delta T}]
kde:
- (Q) je rýchlosť vetrania (m³/h)
- (P) je tepelná záťaž (W)
- (C_{p}) je merná tepelná kapacita vzduchu (asi 1005 J/(kg·K))
- (\rho) je hustota vzduchu (asi 1,2 kg/m³ za štandardných podmienok)
- (\Delta T) je povolené zvýšenie teploty v miestnosti (K)
Napríklad, ak je tepelné zaťaženie transformátora 10 000 W a chcete obmedziť nárast teploty v miestnosti na 10 K, rýchlosť vetrania by bola:
[Q=\frac{10000}{1005\times1.2\times10}\približne 0,83 m^{3}/s = 2988 m^{3}/h]
Typy ventilačných systémov
Existujú dva hlavné typy ventilačných systémov pre transformátorové miestnosti: prirodzené vetranie a mechanické vetranie.
Prirodzené vetranie
Prirodzené vetranie sa spolieha na prirodzený pohyb vzduchu v dôsledku rozdielov v teplote a tlaku. Funguje to tak, že nasávacie otvory sú v spodnej časti miestnosti a výfukové otvory v hornej časti. Keď horúci vzduch stúpa, uniká výfukovými otvormi a čerstvý vzduch je nasávaný sacími otvormi.
Výhodou prirodzeného vetrania je, že je relatívne jednoduché a na prevádzku nepotrebuje žiadnu energiu. Nemusí to však stačiť pre väčšie transformátory alebo v oblastiach s vysokou teplotou okolia.
Mechanické vetranie
Mechanické vetranie využíva ventilátory alebo dúchadlá na nútenie vzduchu dovnútra a von z miestnosti. V porovnaní s prirodzeným vetraním môže poskytnúť spoľahlivejšiu a kontrolovateľnejšiu rýchlosť vetrania. Existujú dva bežné typy systémov mechanického vetrania: iba prívod a odvod.
V systéme iba prívodu sa ventilátory používajú na vháňanie čerstvého vzduchu do miestnosti a horúci vzduch je vytláčaný von cez výfukové otvory. Vo výfukovom systéme sa ventilátory používajú na odsávanie horúceho vzduchu z miestnosti a čerstvý vzduch je nasávaný cez nasávacie otvory.
Pre lepšiu kontrolu prúdenia vzduchu môžete použiť aj kombináciu prívodných a výfukových ventilátorov.
Umiestnenie ventilačných otvorov a ventilátorov
Umiestnenie prieduchov a ventilátorov je kľúčové pre efektívnosť ventilačného systému.
Nasávacie otvory by mali byť umiestnené na nízkej úrovni v miestnosti, aby umožnili vstup čerstvého chladného vzduchu. Mali by byť tiež chránené pred úlomkami a hmyzom, aby sa zabránilo upchatiu.
Výfukové otvory by mali byť umiestnené na najvyššom mieste v miestnosti, aby mohol horúci vzduch ľahko uniknúť. Mali by byť dostatočne veľké, aby zvládli požadovanú rýchlosť vetrania.
Ak používate ventilátory, uistite sa, že sú správne dimenzované a nainštalované. Ventilátory by mali byť umiestnené tak, aby mohli vytvárať rovnomerné prúdenie vzduchu v celej miestnosti.
Filtrácia vzduchu
Okrem odvodu tepla je tiež dôležité filtrovať vzduch vstupujúci do transformátorovej miestnosti. Vzduchové filtre môžu pomôcť odstrániť prach, nečistoty a iné nečistoty, ktoré by mohli poškodiť transformátor.
Môžete si vybrať z rôznych typov vzduchových filtrov, ako sú panelové filtre, vreckové filtre alebo HEPA filtre, v závislosti od požadovanej úrovne filtrácie.
Monitorovanie a údržba
Po inštalácii ventilačného systému je dôležité pravidelne monitorovať jeho výkon. Teplotné senzory môžete použiť na meranie teploty v miestnosti a teploty transformátorového oleja. Ak teplota stúpne nad normálny rozsah, môže to znamenať problém s ventilačným systémom.
Pravidelná údržba je tiež nevyhnutná na udržanie ventilačného systému v dobrom prevádzkovom stave. To zahŕňa čistenie vzduchových filtrov, kontrolu správneho fungovania ventilátorov a kontrolu vetracích otvorov, či nie sú upchaté.
Záver
Navrhovanie ventilačného systému pre trojfázový olejový transformátorový priestor je zložitá, ale dôležitá úloha. Pochopením tepelného zaťaženia, určením rýchlosti vetrania, výberom správneho typu ventilačného systému a venovaním pozornosti umiestneniu prieduchov a ventilátorov môžete zabezpečiť bezpečnú a efektívnu prevádzku vášho transformátora.

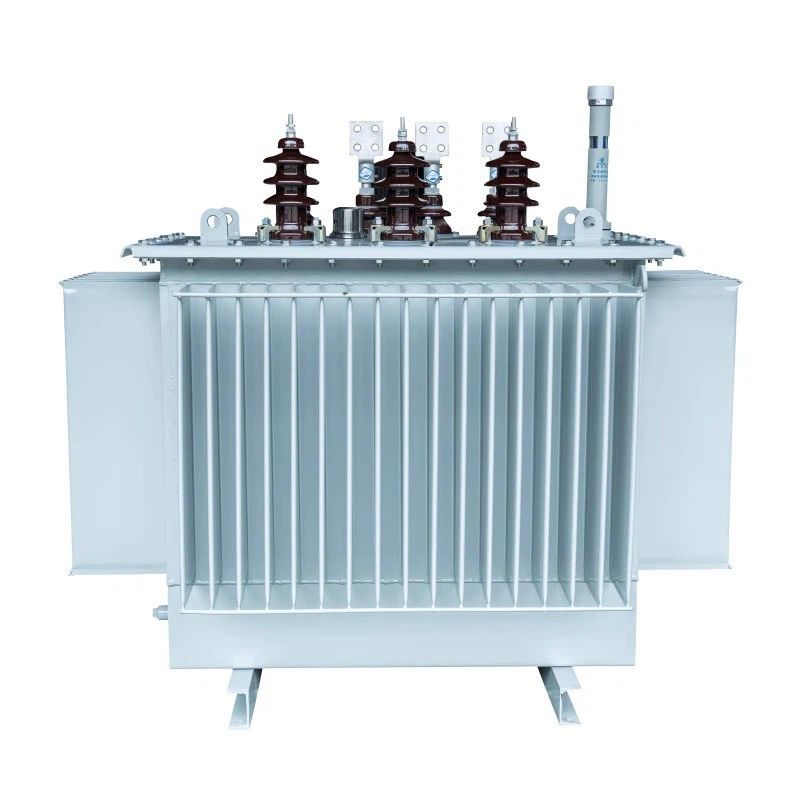

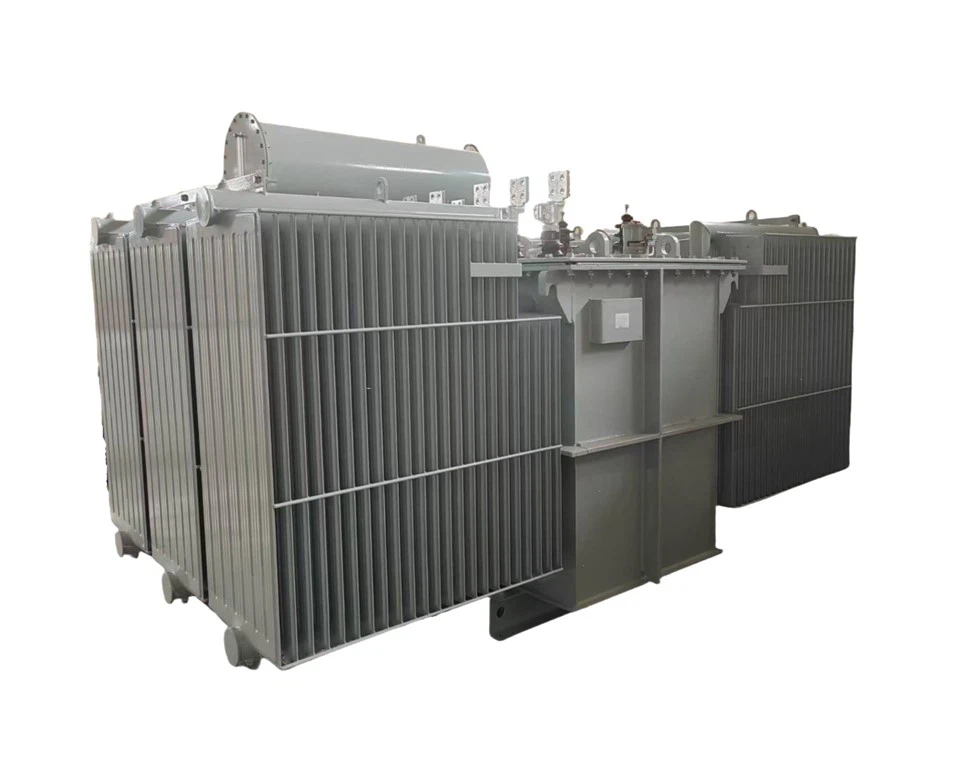

Ak ste na trhu pre aTrojfázový výkonový transformátor ponorený do oleja, vybavili sme vás. Ponúkame tiež10kv olejový transformátoraHermeticky uzavretý transformátor naplnený olejommožnosti. Ak máte akékoľvek otázky alebo máte záujem o kúpu, neváhajte sa obrátiť na diskusiu o obstarávaní.
Referencie
- Elektrické energetické systémy od Turana Gonena
- Transformer Engineering: Design, Technology, and Diagnostics od George Karadyho a Jamesa McCalleyho
