Vysokovýkonný olejom utesnený transformátor je kritickým komponentom v mnohých elektrických systémoch, ponúka efektívnu distribúciu energie a spoľahlivú prevádzku. Ako každé zložité elektrické zariadenie však môže naraziť na problémy, pričom jedným z najzávažnejších problémov sú skraty. Ako dodávateľ vysokovýkonných olejom utesnených transformátorov rozumiem výzvam a rizikám spojeným so skratmi a som tu, aby som sa podelil o niekoľko postrehov, ako sa s nimi efektívne vysporiadať.
Pochopenie skratov vo vysokovýkonných olejom utesnených transformátoroch
Skrat v transformátore nastane, keď dôjde k neúmyselnému nízkoodporovému spojeniu medzi dvoma bodmi v elektrickom obvode, čo spôsobí tok veľkého prúdu. To sa môže stať z rôznych dôvodov, vrátane poruchy izolácie, mechanického poškodenia, prepätia alebo faktorov prostredia. V olejovom utesnenom transformátore slúži olej ako izolačné aj chladiace médium. Pri skrate môže vysoký prúd vytvárať nadmerné teplo, čo môže viesť k rozkladu oleja a tvorbe plynov. To môže spôsobiť nahromadenie tlaku vo vnútri transformátora, čo môže viesť k výbuchu alebo požiaru, ak sa to okamžite nerieši.
Detekcia skratov
Včasná detekcia skratov je rozhodujúca, aby sa zabránilo ďalšiemu poškodeniu transformátora a zabezpečila sa bezpečnosť elektrického systému. Existuje niekoľko metód na detekciu skratov vo vysokovýkonných olejom utesnených transformátoroch:
Monitorovanie elektrických parametrov
Pravidelné sledovanie elektrických parametrov transformátora, ako je prúd, napätie a účinník, môže pomôcť odhaliť abnormálne zmeny, ktoré môžu naznačovať skrat. Napríklad náhle zvýšenie prúdu alebo zníženie účinníka môže byť znakom skratu.
Analýza oleja
Analýza oleja v transformátore môže poskytnúť cenné informácie o jeho stave. Prítomnosť určitých plynov, ako je vodík, metán a etylén, v oleji môže naznačovať výskyt skratu. Plynová chromatografia je bežne používaná technika na analýzu obsahu plynu v oleji.
Monitorovanie teploty
Monitorovanie teploty transformátora je ďalšou dôležitou metódou detekcie skratov. Skrat môže spôsobiť rýchle zvýšenie teploty transformátora. Inštalácia snímačov teploty do transformátora môže pomôcť odhaliť takéto zmeny teploty a upozorniť operátorov na potenciálne problémy.
Reakcia na skraty
Po zistení skratu je nevyhnutné okamžite zasiahnuť, aby sa zabránilo ďalšiemu poškodeniu transformátora. Mali by sa vykonať tieto kroky:
Izolujte transformátor
Prvým krokom je izolácia transformátora od elektrického systému, aby sa zabránilo toku prúdu a minimalizovalo sa riziko ďalšieho poškodenia. To sa dá dosiahnuť vypnutím ističov alebo odpojením transformátora od zdroja energie.
Uvoľnite tlak
Ak skrat spôsobil nárast tlaku vo vnútri transformátora, je potrebné bezpečne uvoľniť tlak. Väčšina vysokovýkonných olejom utesnených transformátorov je vybavená zariadeniami na odľahčenie tlaku, ako sú výbušné otvory alebo tlakové poistné ventily, ktoré možno použiť na uvoľnenie tlaku.
Skontrolujte a opravte
Po izolácii transformátora a uvoľnení tlaku by sa mala vykonať dôkladná kontrola transformátora, aby sa zistil rozsah poškodenia. Môže to zahŕňať demontáž transformátora a kontrolu vinutia, izolácie a iných komponentov. Všetky poškodené komponenty by mali byť čo najskôr opravené alebo vymenené.
Predchádzanie skratom
Predchádzať skratom je vždy lepšie, ako ich riešiť po ich vzniku. Na zabránenie skratom vo vysokovýkonných olejom utesnených transformátoroch je možné prijať nasledujúce opatrenia:
Správna inštalácia a údržba
Zabezpečenie správnej inštalácie a pravidelnej údržby transformátora je nevyhnutné na zabránenie skratom. To zahŕňa dodržiavanie inštalačných pokynov výrobcu, používanie vysokokvalitných materiálov a vykonávanie pravidelnej údržby, ako je výmena oleja, testovanie izolácie a doťahovanie spojov.
Ochranné zariadenia
Inštalácia vhodných ochranných zariadení, ako sú ističe, poistky a nadprúdové relé, môže pomôcť zabrániť tomu, aby skraty spôsobili nadmerné poškodenie transformátora. Tieto zariadenia dokážu zistiť abnormálne úrovne prúdu a automaticky odpojiť transformátor od zdroja energie.
Ochrana životného prostredia
Ochrana transformátora pred faktormi prostredia, ako je vlhkosť, prach a korozívne látky, môže tiež pomôcť predchádzať skratom. To môže zahŕňať inštaláciu transformátora do vhodného krytu a zabezpečenie správneho vetrania a odvodnenia.
Záver
Riešenie skratov vo vysokovýkonných olejom utesnených transformátoroch si vyžaduje kombináciu včasnej detekcie, rýchlej reakcie a preventívnych opatrení. Ako dodávateľ vysokovýkonných olejovo utesnených transformátorov sa zaviazali poskytovať našim zákazníkom vysokokvalitné produkty a komplexnú technickú podporu, ktorá im pomôže predchádzať skratom a účinne ich riešiť.

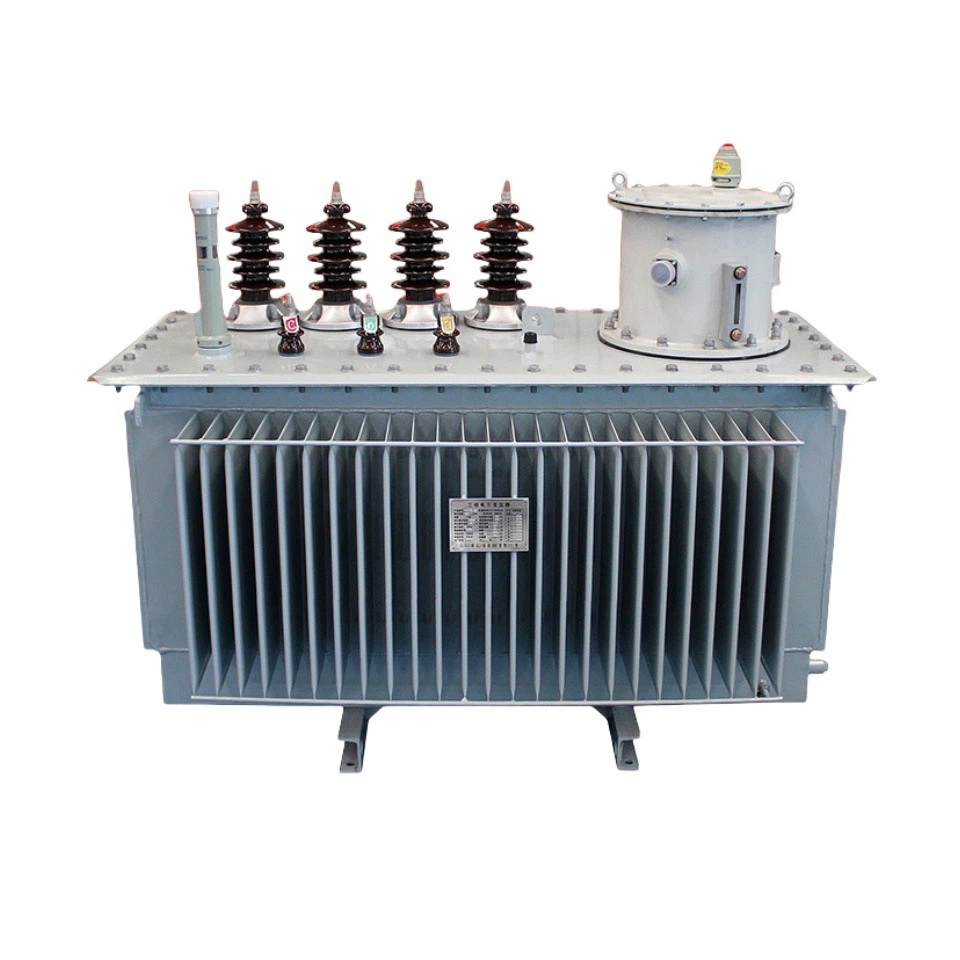

Ak máte záujem o našeUtesnený distribučný transformátor s dlhou životnosťou,Plne uzavretý distribučný transformátor ponorený do oleja, aleboTransformátor 22 Kv 200 Kva, alebo ak máte akékoľvek otázky týkajúce sa riešenia skratov v transformátoroch, neváhajte nás kontaktovať kvôli obstaraniu a ďalšej diskusii.
Referencie
- Technika transformátora elektrickej energie: Dizajn, technológia a diagnostika od Georgea Andersa
- Transformer Engineering: Design, Technology, and Diagnostics od JL Kirtley Jr.
- Príručka technológie transformátorov: Dizajn a aplikácie od TA Lipo
